● Наклоненная под углом 45° литейная платформа высокой жесткости и треугольная передняя бабка обеспечивают удобный дизайн.
● Двухосевое перемещение по линейной направляющей
● Мощный мотор шпинделя сервопривода
PRODUCT INTRODUCTION
- FEATURES
- TECHNICAL SPECIFICATION
- CONFIGURATION
- SAMPLE MACHINING
Структурная схема станка |

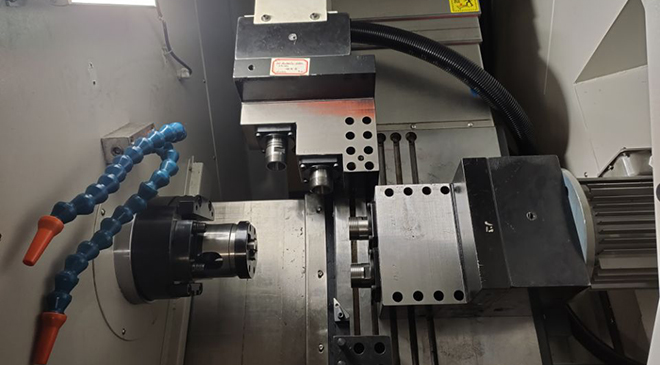

8-позиционная серворевольверная головка |
Головка питания по выбору заказчика |
Индивидуальное крепление |
| Модель | AL320T | AL320P | |
| Производительность | |||
| Максимальный диаметр поворота над станиной | мм | φ320 | φ320 |
| Максимальный диаметр поворота над опорой | мм | φ120 | φ120 |
| Максимальная длина обработки (тип вала) | мм | 250 | 250 |
| Шпиндель | |||
| Отверстие шпинделя без вытяжной трубы | мм | φ52 | φ52 |
| Отверстие шпинделя с вытяжной трубой | мм | φ42 | φ42 |
| Максимальная скорость вращения шпинделя | об/мин | 3500 | 4500 |
Мощность двигателя шпинделя | кВт | 5.5/7.5 | 5.5/7.5 |
| Перемещение | |||
Двигатель по оси X/Z | Нм | 8/12 | 8/12 |
| Быстрая подача по оси X/Z | м/мин | 18 | 12 |
| Перемещение по оси X/Z | мм | 180/300 | 400/250 |
Задняя бабка | |||
Диаметр пер | мм | 90 | / |
Ход пера задней бабки | мм | 115 | / |
Ход задней бабки | мм | 280 | / |
Конусность задней бабки | MT3 | / | |
| Другое | |||
Тип опоры инструмента | Головка инструмента | Опора многошпиндельного станка | |
| Количество инструментов | Количество | 8 | 6-8 |
Размер инструмента | мм | 25×25/φ30 | 25×25/φ30 |
| Т-солт | мм | / | 10×16×7 |
| Гидравлический патрон | дюйм | 6/8 | 6/8 |
| Общая мощность | кВт | 14 | 10 |
| Размер станка (Д×Ш×В) | мм | 1950×1340×1620 | 1950×1340×1620 |
| Модель | AL320T | AL320P | |
| Производительность | |||
| Максимальный диаметр поворота над станиной | мм | φ320 | φ320 |
| Максимальный диаметр поворота над опорой | мм | φ120 | φ120 |
| Максимальная длина обработки (тип вала) | мм | 250 | 250 |
| Шпиндель | |||
| Отверстие шпинделя без вытяжной трубы | мм | φ52 | φ52 |
| Отверстие шпинделя с вытяжной трубой | мм | φ42 | φ42 |
| Максимальная скорость вращения шпинделя | об/мин | 3500 | 4500 |
Мощность двигателя шпинделя | кВт | 5.5/7.5 | 5.5/7.5 |
| Перемещение | |||
Двигатель по оси X/Z | Нм | 8/12 | 8/12 |
| Быстрая подача по оси X/Z | м/мин | 18 | 12 |
| Перемещение по оси X/Z | мм | 180/300 | 400/250 |
Задняя бабка | |||
Диаметр пер | мм | 90 | / |
Ход пера задней бабки | мм | 115 | / |
Ход задней бабки | мм | 280 | / |
Конусность задней бабки | MT3 | / | |
| Другое | |||
Тип опоры инструмента | Головка инструмента | Опора многошпиндельного станка | |
| Количество инструментов | Количество | 8 | 6-8 |
Размер инструмента | мм | 25×25/φ30 | 25×25/φ30 |
| Т-солт | мм | / | 10×16×7 |
| Гидравлический патрон | дюйм | 6/8 | 6/8 |
| Общая мощность | кВт | 14 | 10 |
| Размер станка (Д×Ш×В) | мм | 1950×1340×1620 | 1950×1340×1620 |
СТАНДАРТНАЯ КОНФИГУРАЦИЯ:
Система управления GSK988T и серводвигатель переменного тока.
Гидравлический 3-кулачковый патрон.
Система охлаждения. Автоматическая система смазки.
Корпусный теплообменник.
Ограждение. Гидравлическая задняя бабка
8-позиционная серворевольверная головка
ДОПОЛНИТЕЛЬНАЯ КОНФИГУРАЦИЯ:
Цанговый патрон.
Вращающийся цилиндр с полым отверстием.
Гидравлическая задняя бабка.
Гидравлическое приспособление.
Система управления Siemens 808D.
Система управления Fanuc 0i-mate TD.
Конвейер для стружки.
Система управления GSK988T и серводвигатель переменного тока.
Гидравлический 3-кулачковый патрон.
Система охлаждения. Автоматическая система смазки.
Корпусный теплообменник.
Ограждение. Гидравлическая задняя бабка
8-позиционная серворевольверная головка
ДОПОЛНИТЕЛЬНАЯ КОНФИГУРАЦИЯ:
Цанговый патрон.
Вращающийся цилиндр с полым отверстием.
Гидравлическая задняя бабка.
Гидравлическое приспособление.
Система управления Siemens 808D.
Система управления Fanuc 0i-mate TD.
Конвейер для стружки.
