Конструкция станка создана для использования в автомобильной промышленности, производства прецизионных компонентов.
L-35M Высокоточный горизонтальный токарный станок с ЧПУ
токарный станок с ЧПУ INQUIRY●Наклонная станина высокой жесткости на 30°, удовлетворяющая требованиям работы с высокой нагрузкой.
●Магнитный энкодер улучшает показатели скорости и отклонения позиционирования в шпинделе.
●Быстрая подача (X/Z): 30/30 м/мин.
●Живой инструмент и револьверная головка по оси Y в качестве опции.
Наклонная станина с высокой жесткостью 30 °, оси X / Z имеют конструкцию с большим пролетом направляющей 35 мм, удовлетворяющую требованиям к работе с высокой нагрузкой. |
Все отливки проходят длительную обработку естественным старением, снимают внутреннее напряжение после окончательной обработки отливки, обеспечивают точность, долговечность и стабильность. |
Револьверная головка с электроприводом и калибр для настройки инструмента (опция) |
Подача при интенсивном резании 5 мм |

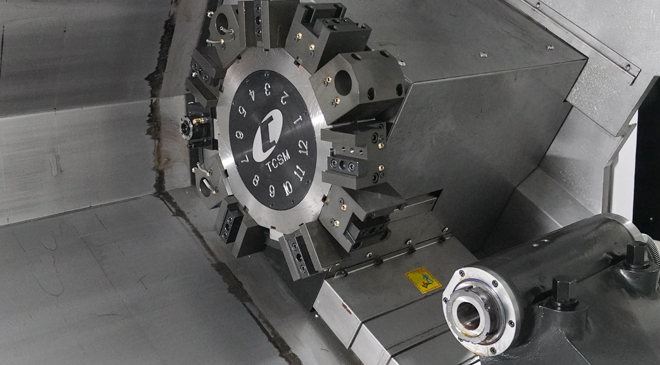

12-позиционная серво-револьверная головка |
Большой крутящий момент при использовании шпинделя ременного типа |
| L-25H | L-35H | L-35M | L-45H | ||
| Производительность | Максимальный диаметр качания над кроватью (мм) | Φ500 | Φ520 | Φ520 | Φ600 |
| Максимальный диаметр обработки (мм) | Φ200/Φ250 | Φ300/Φ350 | Φ300/Φ350 | Φ380/Φ450 | |
| Максимальная длина обработки (мм) | 500 | 500 | 400 | 500 | |
| Максимальный диаметр стержня (мм) | Φ45 | Φ52 | Φ52 | Φ75 | |
| Перемещение | Перемещение по оси X/Z (мм) | 140/530 | 190/530 | 190/430 | 240/530 |
| Шпиндель | Выходная мощность (кВт) | 7.5/11кВт | 7.5/11 кВт | 13.7/17.7 кВт (шпиндель двигателя) | 11/15 кВт |
Нос шпинделя | A2-5 | A2-6 | A2-6 | A2-8 | |
| Максимальная скорость вращения шпинделя (об/мин) | 6000 | 4000 | 4500 | 2800 | |
| Турель | Тип башни | Серво Турель | Серво Турель | Силовая башня | Серво Турель |
Номер инструмента | 12 | 12 | 12 | 12 | |
Задняя бабка | Скорость подачи (мм/мин) | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
| Конусность задней бабки | MT 4# | MT 4# | MT 4# | MT 4# | |
| Ход втулки задней бабки (мм) | 100 | 100 | 100 | 100 | |
Точность позиционирования | Ось X/Z (мм) (общее перемещение) | 0.006/0.008 | 0.006/0.008 | 0.006/0.008 | 0.008/0.01 |
| Воспроизводимая точность позиционирования | Ось X/Z (мм) (общее перемещение) | 0.004 | 0.004 | 0.004 | 0.004 |
| Другое | Вес станка (кг) | 3500кг | 3600кг | 3800кг | 3800кг |
| Площадь пола Д×Ш×В (мм) | 2498×2385×1675 | 2498×2385×1675 | 2598×2385×1750 | 2598×2385×1750 |
| L-25H | L-35H | L-35M | L-45H | ||
| Производительность | Максимальный диаметр качания над кроватью (мм) | Φ500 | Φ520 | Φ520 | Φ600 |
| Максимальный диаметр обработки (мм) | Φ200/Φ250 | Φ300/Φ350 | Φ300/Φ350 | Φ380/Φ450 | |
| Максимальная длина обработки (мм) | 500 | 500 | 400 | 500 | |
| Максимальный диаметр стержня (мм) | Φ45 | Φ52 | Φ52 | Φ75 | |
| Перемещение | Перемещение по оси X/Z (мм) | 140/530 | 190/530 | 190/430 | 240/530 |
| Шпиндель | Выходная мощность (кВт) | 7.5/11кВт | 7.5/11 кВт | 13.7/17.7 кВт (шпиндель двигателя) | 11/15 кВт |
Нос шпинделя | A2-5 | A2-6 | A2-6 | A2-8 | |
| Максимальная скорость вращения шпинделя (об/мин) | 6000 | 4000 | 4500 | 2800 | |
| Турель | Тип башни | Серво Турель | Серво Турель | Силовая башня | Серво Турель |
Номер инструмента | 12 | 12 | 12 | 12 | |
Задняя бабка | Скорость подачи (мм/мин) | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
| Конусность задней бабки | MT 4# | MT 4# | MT 4# | MT 4# | |
| Ход втулки задней бабки (мм) | 100 | 100 | 100 | 100 | |
Точность позиционирования | Ось X/Z (мм) (общее перемещение) | 0.006/0.008 | 0.006/0.008 | 0.006/0.008 | 0.008/0.01 |
| Воспроизводимая точность позиционирования | Ось X/Z (мм) (общее перемещение) | 0.004 | 0.004 | 0.004 | 0.004 |
| Другое | Вес станка (кг) | 3500кг | 3600кг | 3800кг | 3800кг |
| Площадь пола Д×Ш×В (мм) | 2498×2385×1675 | 2498×2385×1675 | 2598×2385×1750 | 2598×2385×1750 |
