● Шпиндель перемещается по оси X/Z, рабочий стол неподвижен.
●Станок имеет функцию токарно-фрезерного станка с силовой головкой.
●подходит для обработки коротких валов и деталей дискового типа.
PRODUCT INTRODUCTION
- FEATURES
- TECHNICAL SPECIFICATION
- CONFIGURATION

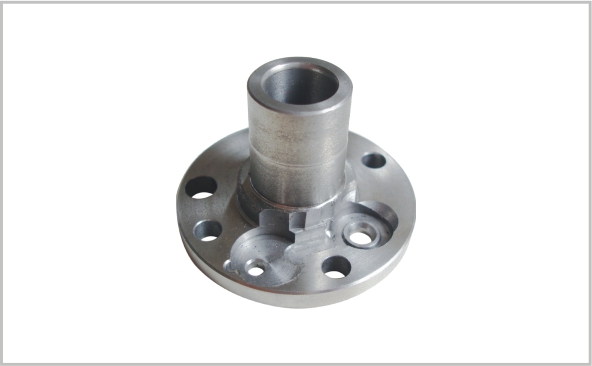

- SAMPLE MACHINING
Структурная схема станка |
Шпиндель двигателя 7.5 кВт |
Добавьте силовую головку для процесса фрезерования и сверления |
Использование опоры многошпиндельного станка, а также добавление силовой головки. |
| Модель | HF301 | |
| Производительность | ||
| Максимальный диаметр поворота над станиной | мм | 600 |
Макс. диаметр поворота над опорой | мм | 160 |
Макс. длина обработки | мм | 200 |
| Шпиндель | ||
Число шпинделей | 1 | |
Отверстие шпинделя с вытяжной трубой | мм | Φ52 |
Макс. скорость вращения шпинделя | об/мин | 5000 |
Расстояние от центра шпинделя до опоры | мм | 80 |
Мощность двигателя шпинделя | кВт | 7.5 |
| Перемещение | ||
Перемещение по оси X/Z | мм | 750/200 |
| Другое | ||
| Вес | КГ | 5000 |
| Размер станка (Д×Ш×В) | мм | 2020×1900×1927 |
| Модель | HF301 | |
| Производительность | ||
| Максимальный диаметр поворота над станиной | мм | 600 |
Макс. диаметр поворота над опорой | мм | 160 |
Макс. длина обработки | мм | 200 |
| Шпиндель | ||
Число шпинделей | 1 | |
Отверстие шпинделя с вытяжной трубой | мм | Φ52 |
Макс. скорость вращения шпинделя | об/мин | 5000 |
Расстояние от центра шпинделя до опоры | мм | 80 |
Мощность двигателя шпинделя | кВт | 7.5 |
| Перемещение | ||
Перемещение по оси X/Z | мм | 750/200 |
| Другое | ||
| Вес | КГ | 5000 |
| Размер станка (Д×Ш×В) | мм | 2020×1900×1927 |
СТАНДАРТНАЯ КОНФИГУРАЦИЯ:
Система управления GSK988T
Шпиндель двигателя шпинделя обрабатываемой детали
Система охлаждения
Опора многошпиндельного станка
Корпусный теплообменник
Автоматическая система смазки
Диаметр 8"" (20 см) гидравлический патрон
Ограждение
ДОПОЛНИТЕЛЬНАЯ КОНФИГУРАЦИЯ:
Система управления Siemens 828D
Вращающийся цилиндр с полым отверстием
Автоматический конвейер для стружки
Специализированное приспособление
Силовая головка для нарезания резьбы"
